Filtering（濾波）

濾波是電容對特定頻率的等效容抗小，近似短路來實現的。電容器的特點就是對直流電表現出的阻抗極大，相當于不通。對交流點，頻率越高，阻抗越小。電容器的這個特點，我們就可以把混雜在直流電里的交流成分過濾出來，所以叫“濾波”。即頻率f越大，電容的阻抗Z越小。
當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；
當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND上去了。

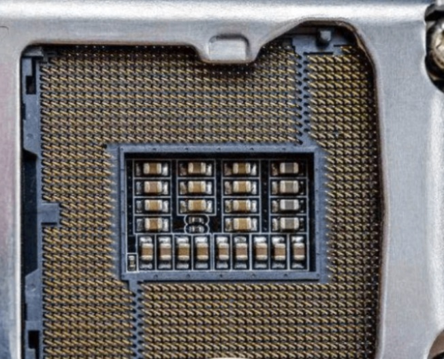

通常CPU背面的電容基本作為濾波。

Coupling（耦合）

耦合電容就是用于耦合作用的電容。耦合電容的作用是將前級信號盡可能無損耗地加到后級電路中，同時去掉不需要的信號。例如，耦合電容能在將交流信號從前級耦合到后級的同時隔開前級電路中的直流成分，這是因為電容具有隔直通交的特性。耦合的作用是將交流信號從前一級傳到下一級。耦合的方法還有直接耦合和變壓器耦合的方法。直接耦合效率最高，信號又不失真，但是，前后兩級工作點的調整比較復雜，相互牽連。為了使后一級的工作點不受前一級的影響，就需要在直流方面把前一級和后一級分開，同時，又能使交流信號從前一級順利的傳遞到后一級，同時能完成這一任務的方法就是采用電容傳輸或者變壓器傳輸來實現。他們都能傳遞交流信號和隔斷直流，使前后級的工作點互不牽連。但不同的是，用電容傳輸時，信號的相位要延遲一些，用變壓器傳輸時，信號的高頻成分要損失一些。一般情況下，小信號傳輸時，常用電容作為耦合元件，大信號或者強信號傳輸時，常用變壓器作為耦合元件。由于電容的隔直作用，阻容耦合電路不能用于直流放大器中。

Coupling（耦合）

阻容耦合方式：將放大電路的前級輸出端通過電容接到后級輸入端，稱為阻容耦合方式。

直流分析：由于電容對直流量的電抗為無窮大，因而阻容耦合放大電路各級之間的直流通路不相通，各級的靜態工作點相互獨立。

交流分析：只要輸入信號頻率較高，耦合電容容量較大，前級的輸出信號可幾乎沒有衰減地傳遞到后級的輸入端。因此，在分立元件電路中阻容耦合方式得到非常廣的應用。

阻容耦合電路的缺點：首先，不適合傳送緩慢變化的信號，當緩慢變化的信號通過電容時，將嚴重被衰減，由于電容有“隔直”作用，因此直流成分的變化不能通過電容。更重要的是，由于集成電路工藝很難制造大容量的電容，因此，阻容耦合方式在集成放大電路中無法采用。

De-Coupling（去偶）

為保證前后級間傳遞信號而不互相影響各級靜態工作點的而采取的措施。在電源中退耦表示，當芯片內部進行開關動作或輸出發生變化時，需 要瞬時從電源在線抽取較大電流，該瞬時的大電流可能導致電源在線電壓的降低，從而引起對自身和其他器件的干擾。為了減少這種干擾，需要在芯片附近設置一個 儲電的“小水池”以提供這種瞬時的大電流能力。

在電路板的電源接入端放置一個1～10μF的電容，濾除低頻噪聲；在電路板上每個器件的電源與地線之間放置一個0.01～0.1μF的電容，濾除高頻噪聲。

如上圖所示，一個LDO的輸入和輸出各加了兩個電容，分別是104(100nF)和10uF。

By-Pass（旁路）

指給信號中的某些有害部分提供一條低阻抗的通路。電源中高頻干擾是典型的無用成分，需要將其在進入目標芯片之前提前干掉，一般我們采用電容到達該目的。用于該目的的電容就是所謂的旁路電容（Bypass Capacitor），它利用了電容的頻率阻抗特性（理想電容的頻率特性隨頻率的升高，阻抗降低），可以看出旁路電容主要針對高頻干擾（高是相對的，一般認為20MHz以上為高頻干擾，20MHz以下為低頻紋波）。

在電路板的電源接入端放置一個1～10μF的電容，濾除低頻噪聲；在電路板上每個器件的電源與地線之間放置一個0.01～0.1μF的電容，濾除高頻噪聲。在電源電路中，旁路和退耦都是為了減少電源噪聲。旁路主要是為了減少電源上的噪聲對器件本身的干擾（自我保護）；退耦是為了減少器件產生的噪聲對電源的干擾（家丑不外揚）。有人說退耦是針對低頻、旁路是針對高頻，我認為這樣說是不準確的，高速芯片內部開關操作可能高達上GHz，由此引起對電源線的干擾明顯已經不屬于低頻的范圍，為此目的的退耦電容同樣需要有很好的高頻特性。

By-Pass（旁路）

旁路電容一般接在放大器的輸入端或輸出端，用來濾除一些不需要的交流干擾，也有用來給有用的交流信號提供一個交流通道，使其不受衰減。像圖電路中的電容C2即為旁路電容。
在電路板的電源接入端放置一個1～10μF的電容，濾除低頻噪聲；在電路板上每個器件的電源與地線之間放置一個0.01～0.1μF的電容，濾除高頻噪聲。圖中的三極管Q1及外圍元件組成一個單管放大器，Rb為三極管的基極偏置電阻，發射極接的Re為負反饋電阻，用于穩定Q1的靜態工作點。這個電路中若沒有電容C2，Re對有用的交流信號也具有負反饋作用，此時會使放大器的交流增益降低，為了消除Re對交流信號的負反饋，一般都在其兩端并聯一個旁路電容，這樣對于交流信號，Q1的發射極相當于直接接地，放大器具有較高的交流增益，這就是旁路電容的作用之一。
旁路電容一般可以選用鋁電解電容、獨石電容或瓷片電容，具體選用哪種電容以及選用多大容量的電容作為旁路電容，這要視交流信號的頻率而定。像圖1所示的低頻放大電路中，C2一般選用數十μF的鋁電解電容即可，若是高頻電路，該電容可以選用幾nF到幾十nF的瓷片電容或獨石電容。

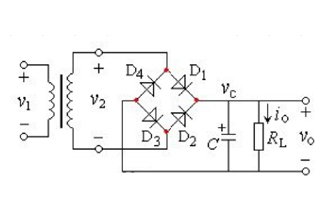

Bridge-Rectifiers

橋式整流即橋式整流器，英文 BRIDGE RECTIFIERS，也叫做整流橋堆，是利用二極管的單向?qū)ㄐ赃M行整流的最常用的電路，常用來將交流電轉變?yōu)橹绷麟姟?/span>

在電源電路的三種整流電路中，只有全波整流電路要求電源變壓器的次級線圈設有中心抽頭，其他兩種電路對電源變壓器沒有抽頭要求。另外，半波整流電路中只用一只二極管，全波整流電路中要用兩只二極管，而橋式整流電路中則要用四只二極管。根據上述兩個特點，可以方便地分辨出三種整流電路的類型，但要注意以電源變壓器有無抽頭來分辨三種整流電路比較準確。

橋式整流功能

1）濾波，利用電容器隔直通交的特性將整流后的殘留交流成份旁路回流！

2）整形，全波整流后的輸出不是平直的直流電壓，而是每秒100個從零到最大值，又從最大值到零的脈動直流電壓。這樣的不平穩電壓是無法供后級電路直流要求的（充電和加熱等直功耗設備除外）利用電容器的充放電特性（高充低放）可使輸出電壓穩定于一平滑平均值；

3）提升平均值，因整流輸出是脈動而平均有效值就低于原交流電壓值很多，減去整流管的正向壓降看，其整體效率就很低，而電容器的峰值充電特性（兩端電壓可達峰值）可使輸出電壓接近于原脈動電壓的峰值（原交流的1.414倍）這就很大程度上提高了輸出的效率。
